奧托尼克斯TM系列溫控器是多通道模塊型溫度控制器可實現高速采樣控制功能(4通道:100ms/2通道:50ms)、通過PC實現參數設置、無需電源/接線,通過SCM-US實現參數設置等功能。可應用領域廣泛。那這款溫控器的面板應該呢么看呢？今天由江蘇用之宜電氣的小編帶著大家一起去了解！

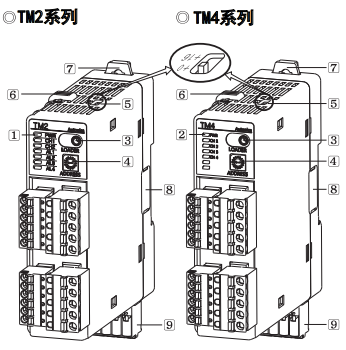

首先我們先對奧托尼克斯TM系列溫控器面板各個組成部分進行編號我們根據編號來進行講解。編號內容如圖所示：

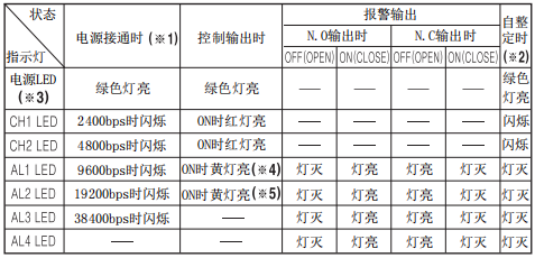

①TM2指示燈LED：指示燈亮表示的意思如圖所示

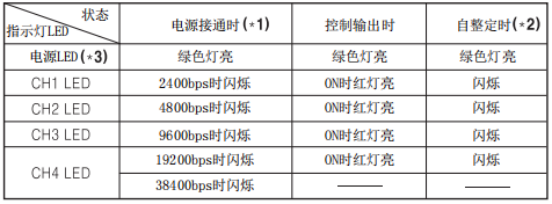

②TM4指示燈LED：指示燈亮表示的意思如圖所示

(*1)電源接通時前面所設置的通信速度相對應的LED閃爍5秒(周期1秒)

(*2)自整定時相應通道的LED閃爍(周期1秒)。

(*3)與外部通信時電源LED閃爍(周期1秒)。

(*4)CHI1的控制方式為加熱&制冷控制,制冷控制輸出時燈亮(AL1報警設置無效)

(*5)CH2的控制方式為加熱&制冷控制,制冷控制輸出時燈亮(AL2報警設置無效)

③PC設置專用接口(接A) :

通過PC進行參數設置時,請使用RS232C/RS485通信轉換器(如SCM-US)并使用綜合設備管理軟件(DAQMaster）

④通信地址選擇按鈕(SW1):設定通信地址。

⑤通信地址組選擇按鈕(SW2):

當通信地址超過16時用于指定通信地址組別

例)需要將通信地址設為20,先將通信地址組選擇按鈕(SW2)設為+16再將通信地址選擇按鈕(SW1)設為4即可。

⑥鎖扣開關:并排安裝使用時,可對上、下兩個模塊進行固定。

⑧導軌鎖扣:DIN導軌安裝時或固定螺絲時使用保護蓋板:連接模塊時需先拆除蓋板。

⑧電源/通信連接頭(接口B) :

僅適用于基本模塊TM□-□2□B。

以上是關于奧托尼克斯TM系列溫控器面板怎么看的相關介紹，若大家還有不同的看法或建議，歡迎留言交流或是撥打咨詢電話咨詢！
