產品種類
種類 | 形狀(mm) | 檢測距離 | 型號 | 輸出 | 輸出動作 | ||||
小 | K型 |
| 6mm (固定) | PM-K65 | NPN開路集電極晶體管 | 裝備2種輸出入光時ON／遮光時ON | |||
PM-K65-P | PNP開路集電極晶體管 | ||||||||
T型 |
| PM-T65 | NPN開路集電極晶體管 | ||||||
PM-T65-P | PNP開路集電極晶體管 | ||||||||
| PM-T65W | NPN開路集電極晶體管 | |||||||
PM-T65W-P | PNP開路集電極晶體管 | ||||||||
L型 |
| PM-L65 | NPN開路集電極晶體管 | ||||||
PM-L65-P | PNP開路集電極晶體管 | ||||||||
Y型 |
| PM-Y65 | NPN開路集電極晶體管 | ||||||
PM-Y65-P | PNP開路集電極晶體管 | ||||||||
F型 |
| PM-F65 | NPN開路集電極晶體管 | ||||||
PM-F65-P | PNP開路集電極晶體管 | ||||||||
| PM-F65W | NPN開路集電極晶體管 | |||||||
PM-F65W-P | PNP開路集電極晶體管 | ||||||||
R型 |
| PM-R65 | NPN開路集電極晶體管 | ||||||
PM-R65-P | PNP開路集電極晶體管 | ||||||||
| PM-R65W | NPN開路集電極晶體管 | |||||||
PM-R65W-P | PNP開路集電極晶體管 | ||||||||
產品規格
種類 | 小型?連接器內置型 | |||||
以往產品安裝用兼容型(注3) | ||||||
型號 | NPN輸出 | PM-□65 | PM-□65W | |||
PNP輸出 | PM-□65-P | PM-□65W-P | ||||
檢測距離 | 6mm(固定) | |||||
最小檢測物體 | 0.8mm×1.2mm不透明體 | |||||
應差（遲滯） | 0.05mm以下 | |||||
重復精度 | 0.01mm以下 | |||||
電源電壓 | 5V DC～24V DC±10% 脈動P-P10%以下 | |||||
消耗電流 | 15mA以下 | |||||
輸出 | <NPN輸出型> | |||||
輸出動作 | 入光時ON／遮光時ON 裝備2種輸出 | |||||
短路保護 | 裝備 | |||||
反應時間 | 入光時：20μs以下、遮光時：80μs以下 | |||||
工作狀態指示燈 | 橙色LED（入光時亮燈） | |||||
污損度 | 3 | |||||
耐 | 保護結造 | IP40(IEC) | ||||
使用環境溫度 | -25℃～+55℃(注意不可結露、結冰)、存儲時：-30℃～+80℃ | |||||
使用環境濕度 | 5%RH～85%RH、存儲時：5%RH～95%RH | |||||
使用環境照明度 | 熒光燈光：受光面照明度1,000 ?x以下 | |||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||||
絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |||||
耐振動 | 頻率10Hz～2,000Hz 雙振幅1.5mm(最大加速度196m/s2) XYZ各方向2小時 | |||||
耐沖擊 | 加速度15,000m/s2(約1,500G) XYZ各方向3次 | |||||
投光元件 | 紅外線LED（投光波峰波長：855nm、非調制式） | |||||
材質 | 外殼：PBT、顯示罩：聚碳酸酯 | |||||
延長電纜 | 0.3mm2以上的電纜，全長可延長到100m(注5) | |||||
重量 | 本體重量：約3g、包裝重量：約3g | |||||
(注1)： | 無指定時的測量條件為使用環境溫度＝＋23℃。 |
(注2)： | 僅NPN輸出型獲得韓國S標志認證品。 |
(注3)： | PM-T65W和本公司原品PM-T64W/ PM-F54(P)/ PM-R54(P)安裝兼容。 |

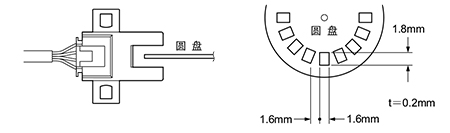

(注4)： | 反應頻率是指使下圖中的圓盤旋轉時的數值。 |
|
(注5)：延長電纜超過20m以上時，請確認傳感器附屬電纜一端的供應電壓在4.5V以上。
