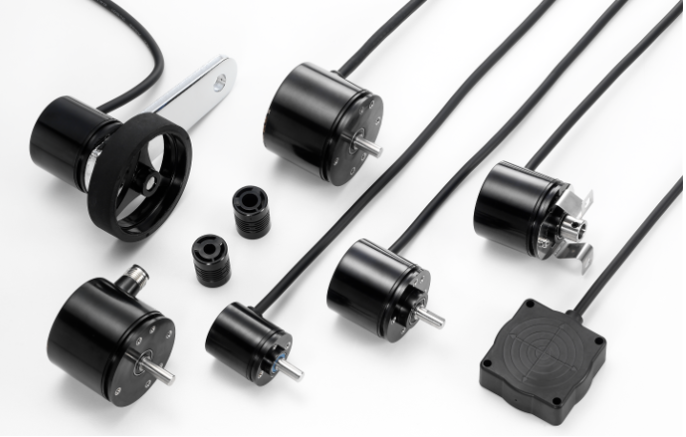

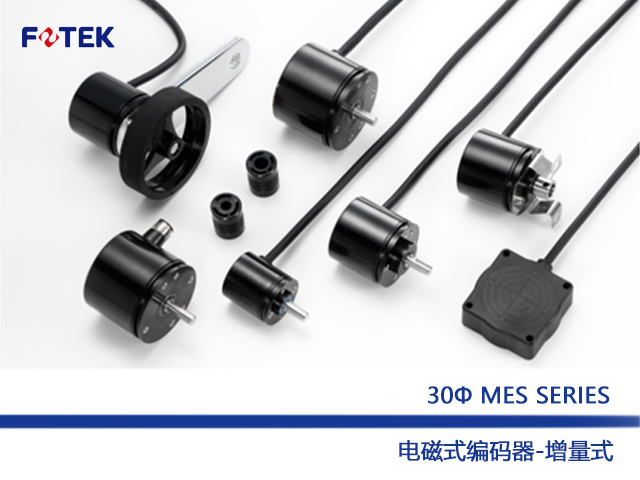

30Φ MEN系列電磁式編碼器-增量式

臺灣陽明30Φ MEN系列電磁式編碼器-增量式，高可靠度、高抗干擾力、廣泛工作電壓范圍、低耗電高效能、適用于惡劣環境不怕粉塵可適用多種現場環境，歡迎咨詢臺灣陽明優秀代理商江蘇用之宜電氣！

產品詳情

》高可靠度

》高抗干擾力

》廣泛工作電壓范圍

》低耗電高效能

》適用于惡劣環境不怕粉塵

》D=Line driver / N=NPN P=PNP

》轉軸外徑:NON=6.00 / 8=8.0mm / H8=Hole shaft8.0mm / H10=Hole shaft10.0mm

》附加功能:PG=M12 Lead wire / ZL=Z Phase low level output / MW= Meter wheel type

型號說明報價請咨詢 156 0158 5576

產品型式	產品圖	產品型號	特點說明

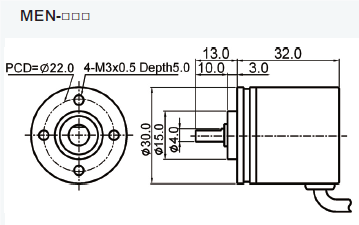

增量型		MEN-□□□□	分辨率:4 PPR~4096 PPR(可訂制)、PCD = 22.0Φ

電氣規格

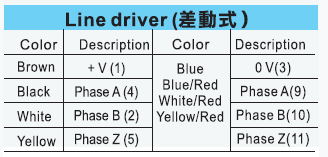

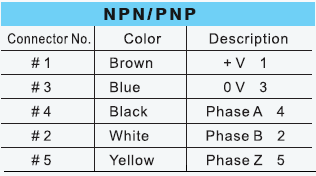

輸出形式	NPN	PNP	Liner Driver
工作電壓	5~30VDC	5~30VDC	5VDC ±10%
輸出方式	NPN	PNP	Line driver IC
響應頻率	30K~120K Hz
耗電流	40 mA max.
電流連波	10 peak to peak
輸出電流	100mAmax.		20mA max.
保護回路	Short circuit & polarity reversed		Polarity reversed
輸出壓降	0.6V max.
殘留電壓	0.1V max.
泄漏電流	0.1mA max.
抗干擾	2kv/1μs
電介強度	2.5kv / 1 minute min.
絕緣強度	100 MΩ /500vdc
安規	CE / ROHS

環境規格 & 機械規格 報價請咨詢 156 0158 5576

Type	Standard type			Heavy duty
Outline	30Φ	40Φ	40Φ	50Φ
Model	MEN	MES	MET	MET-□□□-E
啟動力矩	20 gf-cm max.	30 gf-cm max.	30 gf-cm max.	260 gf-cm max.
慣性力矩	6 g- cm² max.	8 g- cm²max.	8 g- cm² max	68 g-cm²max
轉軸負載(Radial)	1kg max.	2kg max.	2kg max.	10kg max.
轉軸負載(Axial)	0.5kg max.	1kg max.	1kg max.	5kg max.
最大轉速	6000 RPM
外殼材質	Intensive PPS
轉軸材質	SUS-316
抗震動	10~55 Hz/ 1.5 mm ;2Hr/ X.Y.Z direction each
抗沖擊	~490m/s2 with 11ms in X.Y.Z direction 3times each
工作環境	-25℃~ +70℃；85%RHmax.
保護等級	IP-64
